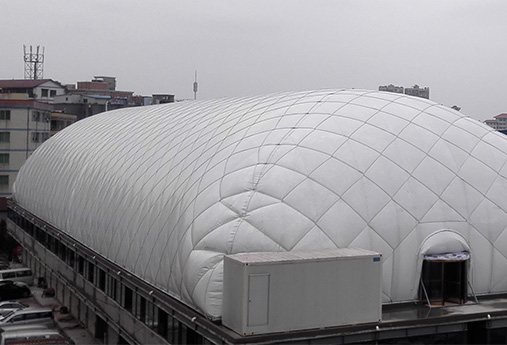

气膜结构建筑 概况

气膜建筑也称作空气支撑膜结构（Air-Supported Structures），是采用高性能PVC织物涂层建筑膜材按照设计图纸焊接成型，在施工现场展开，四周与地面基础加以锚固形成密闭空间，通过机械系统往室内空间充气后，通过内外空气压差支撑膜体形成整个结构体系。配以钢缆系统、智能控制系统、进出门系统、照明系统等功能模块成为能抵御风，雪的封闭式建筑形式。

产品特性

适用范围

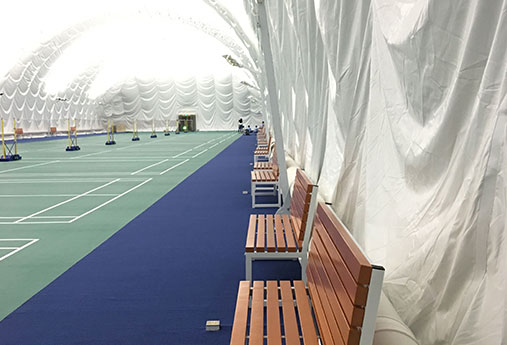

网球场、篮球场、羽毛球场等运动场地。

产品结构

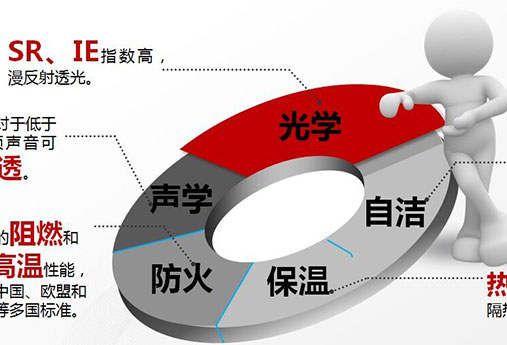

材膜的选用

气膜建筑系统选用高强度建筑膜材，具有超强的抗张力和抗撕裂性能，在负荷状态下稳定性强，对酸碱等化学物质具有良好的耐腐蚀性。表层的抗老化PVDF涂层或二氧化钛表面处理，具有超强的耐候性。作为阻燃材料，达到国家B1级防火标准，即在没有火源的情况下会自动停止燃烧，而且在火灾发生时的传播速度及烟气产生方面均满足欧美（如NFPA701，ASTM，FTMS等）的标准。

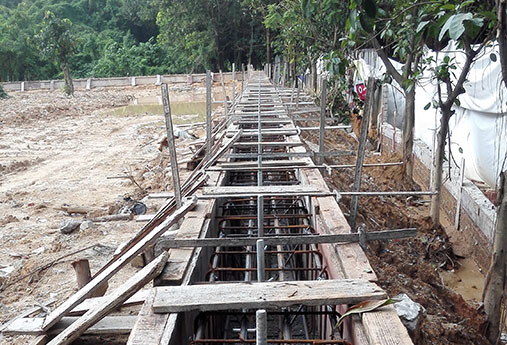

基础特点

气膜建筑的主要受力主要为上扬力，所以其基础的作用体现为将气膜建筑物向下拉住，而常规建筑物基础的作用是要支撑住上部的结构主体，因此气膜建筑对持力层的要求非常低。项目大小、高跨比、位置、周边环境、地质情况、风雪荷载等因素都会影响到基础的设计标准。

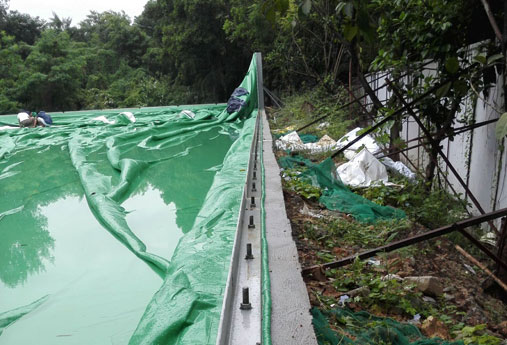

锚固系统

钢结构基础连续锚固系统,消除了常规锚固所具有的点负荷。气密的防水设计,热镀锌表面处理有效防止雨雪的侵蚀，减少空气泄漏降低能耗，当气膜需要迁移时锚固整体不会有任何损坏,100%重复使用。

照明系统

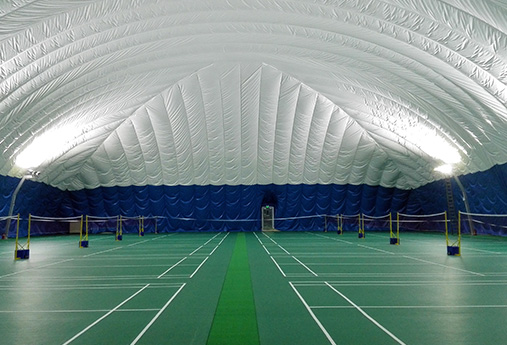

二次反射照明系统为气膜建筑所特有的照明形式，该系统采用柱式照明灯具，光源发出的光线向斜上方投射在气膜弧形内膜上，由于气膜所采用的内膜具有较强的反射效果，且膜面为弧面，因此经膜材反射后的光线均匀地散射至照明区域，使得照明区域在获得足够照度的同时还避免了灯具直射时产生眩光的不利影响。专用LED照明，整体节约75%的照明费用；提供100%的光照效果；光线均匀、无眩光、不晃眼，没有黑影及照明死角。

网状钢缆系统

网状钢缆选用外包PE的热镀锌钢缆编织成网，与基础锚固系统相连，可以完全的包围整个外膜结构，将原本由膜材所承受的荷载有效的转移到钢缆系统，并将受力均匀的分摊到基础锚固系统，减少膜材的荷载，提供最佳的稳定性来抵抗大风暴雪，延长膜材的寿命。

网状钢缆系统独特的设计结构成为气膜行业里最安全的气膜建筑，并且是美国建筑规范可以作为永久性建筑的气膜结构。网状钢缆结构根据实际外部气候条件的需要，可以使内部的压力值达到1.5-3.0英寸水柱,抵抗每小时 67米/秒,相当于16级以上的超强的飓风，抵御超过每平方米250公斤的积雪。提高大风中建筑的稳定性；减少膜材所受的荷载；延长建筑使用寿命；全面满足国际建筑标准及规范。

新风循环系统

体育项目采用独特的点位式新风循环系统，室内超静气流，温度更均匀，降温更快速。馆内进风时的风速小于2米/秒，并且是近地面通风不会对任何运动有影响，无碍羽毛球项目对风速的敏感，完全符合羽毛球对风速的要求。膜内的空气循环，设备回风降低能耗，可以设置为全新风或部分新风，屋顶排风，排出上空热气，既满足运动所需新风量又可达到节能为目的。

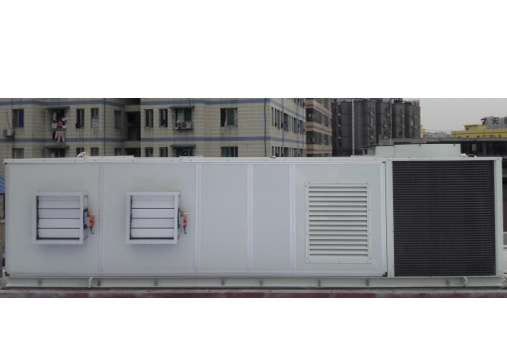

机械单元系统

定制的机械单元系统，集成了新风、调压、温控、安全管理等功能单元，风机、电源、风阀、控制系统四重安全保险机制，保障气膜系统的安全，两套大风量供风机组，互为备用，自动切换交替值班运行，室外防腐防雨静音机箱，风机、电机、控制系统主要部分均采用西门子、ABB等一线品牌。

空调采暖系统

空调系统与机械单元集成化一体化设计，运输安装更便捷。结合独特送风排风布置方案有效降低运营能耗。可配置冷暖空调 ，寒冷地区可配置市供热水加热盘管、燃气或电加热等采暖方式。

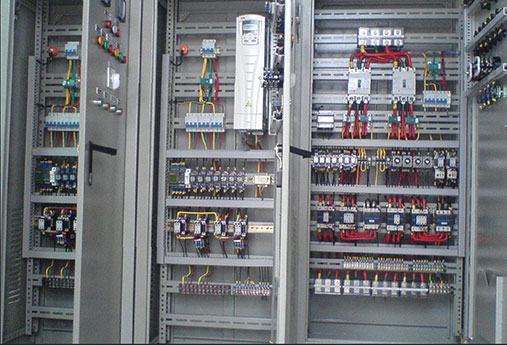

智能控制系统

智能化机电控制系统保障整个系统安全平稳运作，对气膜系统全面监控。设备运行电流、室内压力、室外风速等数值具有完备的数据记录及查询功能，具备手机实时查询设备运营状态及故障报警功能。具有手动调节及根据室外风速、室内外压差设定程序自动调节两种调节功能。内、外压差调节范围 200～550Pa，动态压差传感器动态收集气压数据并传输到中央处理器，为中央控制提供依据。系统多种运行模式可自动切换，主要电气元件均使用西门子、ABB、施耐德等知名品牌，性能可靠稳定

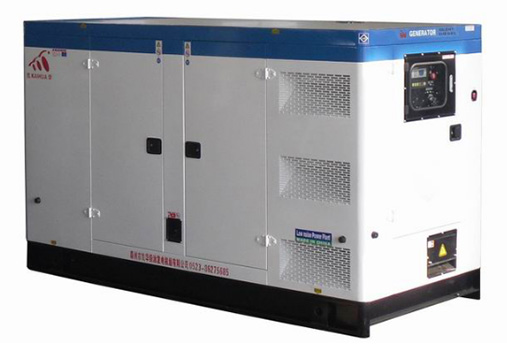

备用电源

在自动控制系统的监控下，一旦市电停电，PLC将自动启动备用发电装置，为气膜系统供电，保障安全。

空气过滤系统

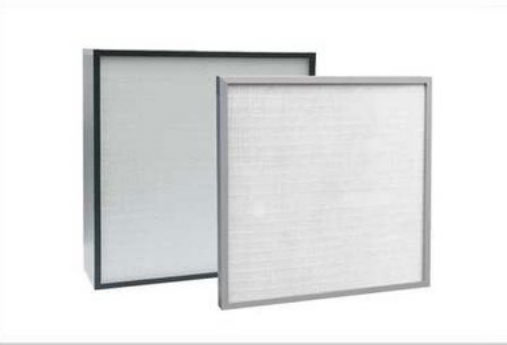

气膜具有密封性和室内正压等特性对于控制室内空气质量有得天独厚的优势，空气过滤系统采用初效、中效、高效等多层过滤片也可采用电子过滤系统，有效滤除粉尘及PM2.5等颗粒物，轻松实现杀菌除尘提供洁净运动空间。

屋顶喷淋系统

气膜运动馆与集储软体水窖、雨水收集过滤循环系统结合，将膜表雨水收集过滤集储在软体水窖内，可用于周围绿化灌溉及屋顶降温系统水循环，节省水资源浪费，降低空调能耗。

维护与保养

气膜建筑系统采用抗老化膜材，具有很好的自洁性能，雨水会在其表面聚成水珠流下，使膜材表面得到自然清洗。如果项目所在地区长期没有降雨或雨水量较少，则需人工用清水冲洗，不须加任何化学清洁剂。膜材本身有很好的抗拉强度和抗撕裂强度，膜材表面会有一定的张力，可承受一定的外力，如：普通杂物撞击及膜外人员攀登作业等。即使膜材破损，作为一个完整的建筑系统，我们配置了压差传感器，压差异常中央控制系统会报警，以便及时采取修补措施；另一方面，项目完工后，会配备一套手工膜材修补工具，并进行一系列的后期使用及维护培训，保证使用方可以自行进行日常的维护工作。
